Penulis: Jevin Lyzabeth (2411056)
Pendahuluan

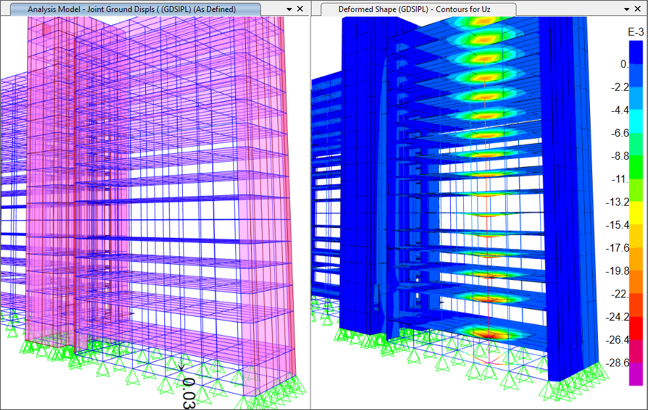

Setiap kali seorang insinyur menekan tombol “Run Analysis” di SAP2000 atau ETABS, ada satu metode yang bekerja di balik layar: Metode Kekakuan Langsung (Direct Stiffness Method/DSM). DSM yang juga dikenal sebagai matrix stiffness method adalah teknik analisis struktur yang secara khusus cocok untuk analisis terkomputerisasi dari struktur kompleks, termasuk jenis yang statis tidak tentu. Hampir semua finite element solver yang ada saat ini berbasis pada DSM.
Memahami DSM bukan sekadar teori ini adalah kunci agar mahasiswa teknik sipil bisa menggunakan software secara kritis, bukan sekadar menerima output tanpa mempertanyakan validitasnya.
Konsep Dasar: Kekakuan Itu Apa, Sih?
Bayangkan kamu menekan dua buah pegas, satu pegas keras, satu pegas lembut dengan gaya yang sama. Pegas lembut akan molor lebih jauh, pegas keras hampir tidak bergerak. Nah, itulah inti dari konsep kekakuan. Kekakuan adalah seberapa besar gaya yang dibutuhkan untuk menghasilkan satu satuan perpindahan pada suatu titik. Makin kaku suatu elemen, makin kecil deformasinya saat dibebani.
Dalam metode kekakuan, perpindahan (displacement) menjadi variabel yang tidak diketahui dan dicari terlebih dahulu. Metode ini mencari hubungan gaya dengan perpindahan yang dinyatakan secara matematis dalam bentuk persamaan matriks.
Persamaan fundamental DSM adalah:
[F]=[K]{D}
{F} = Vektor gaya eksternal
[K] = Matriks kekakuan global struktur
{D}= Vektor perpindahan di setiap node
Analoginya mirip Hukum Hooke (F=k⋅x) pada pegas, tapi diperluas ke seluruh struktur dengan ratusan hingga ribuan tiik sekaligus.
Degrees of Freedom (DOF): Seberapa Bebas Sebuah Titik Bisa Bergerak?
Bayangkan kamu menancapkan sebuah jarum ke papan gabus. Jarum itu tidak bisa bergerak ke mana-mana, semua gerakannya terkunci. Sekarang bayangkan jarum itu melayang bebas di udara, ia bisa bergerak ke kiri-kanan, atas-bawah, maju-mundur, bahkan berputar ke segala arah. Nah, jumlah arah gerak yang mungkin terjadi pada suatu titik itulah yang disebut Degrees of Freedom (DOF).
Untuk analisis 2D (bidang), setiap node punya 3 DOF:
Untuk analisis 3D (ruang), setiap node punya 6 DOF
| DOF | Jenis |
| 1-3 | Translasi: sumbu X, Y, Z |
| 4-6 | Rotasi: terhadap sumbu X, Y, Z |
Kalau struktur kamu punya 10 node bebas dalam analisis 2D, maka total DOF nya adalah 10 × 3 = 30, artinya matriks kekakuan global [K] berukuran 30×30. Struktur gedung bertingkat bisa punya ribuan DOF. Itulah kenapa komputer sangat dibutuhkan.
Kondisi tumpuan = DOF yang dikunci. Tumpuan sendi mengunci translasi tapi membebaskan rotasi. Tumpuan jepit mengunci semua DOF. Saat kondisi tumpuan diterapkan, baris dan kolom yang bersesuaian di matriks [K] direduksi sebelum persamaan diselesaikan.
Matriks Kekakuan Elemen
Setiap elemen struktur, batang, balok, kolom, punya matriks kekakuannya sendiri yang menggambarkan hubungan gaya-perpindahan di ujung-ujung elemen tersebut.
Elemen Batang (Truss), hanya menerima gaya aksial:

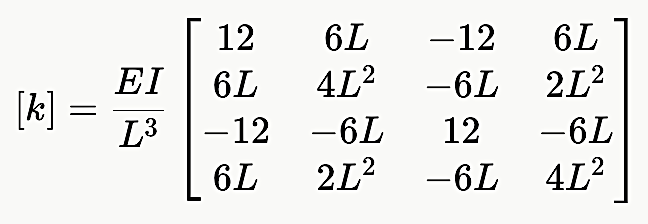

Elemen Balok (Beam), menerima gaya geser dan momen lentur :
E = Modulus elastisitas material (MPa)
A = Luas penampang elemen (mm2)
I = Momen inersia penampang (mm4)
L = Panjang elemen (mm atau m)
Prosedur DSM: Dari Struktur ke Jawaban
Langkah-langkah dasar DSM meliputi: input data struktural, komputasi matriks kekakuan elemen lokal dan global, perakitan matriks kekakuan global, penyelesaian persamaan kesetimbangan, serta komputasi resultan gaya dalam elemen.
Secara lebih praktis, ini adalah alurnya:

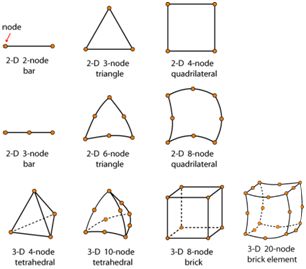

1. Diskretisasi: Bagi struktur jadi elemen-elemen kecil dengan node di setiap sambungan
2. Matriks Kekakuan Lokal [k]: Hitung matriks kekakuan tiap elemen di koordinat lokalnya masing-masing
3. Transformasi Koordinat: Karena elemen bisa miring ke segala arah, ubah ke koordinat global :
4. Perakitan (Assembly): Matriks kekakuan struktur dirakit dengan cara penjumlahan langsung dari matriks kekakuan setiap, sesuai DOF yang bersesuaian:
5. Terapkan Kondisi Batas: Kunci DOF yang tertahan tumpuan
6. Selesaikan Persamaan: Cari perpindahan :
7. Hitung Gaya Dalam: Dari perpindahan yang sudah diketahui, hitung momen, gaya geser, dan reaksi tumpuan.
Keunggulan DSM
Perbedaan utama DSM dibanding metode kekakuan umum lainnya adalah matriks kekakuan standar untuk setiap elemen digunakan langsung untuk merakit matriks kekakuan struktur menjadikannya lebih mudah diprogram dan diotomatiskan.
Yang membuat DSM begitu dominan di dunia rekayasa:
- Bisa diotomatiskan penuh, setiap tahapnya bisa diprogram. Itulah kenapa SAP2000 bisa menganalisis gedung 50 lantai dalam hitungan detik.
- Universal, semua elemen tanpa memandang kerumitannya, diperlakukan dengan cara yang sama persis. Elemen batang 2 node sederhana dan elemen shell 3D kompleks mengikuti prosedur yang identik.
- Ampuh untuk struktur statis tak tentu, tidak perlu prosedur khusus. Struktur dengan ratusan kali tak tentu diselesaikan sama mudahnya dengan struktur statis tertentu.
- Konsisten, hasilnya tidak bergantung pada intuisi atau pengalaman individu. Selama modelnya benar, hasilnya bisa diverifikasi oleh siapa saja.
Kaitannya dengan SNI di Indonesia
Analisis berbasis DSM di Indonesia harus mengacu pada standar-standar berikut:
SNI 1726:2019, Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung dan Nongedung, yang memberikan persyaratan minimum perencanaan ketahanan gempa dan merupakan revisi dari SNI 1726:2012. Standar ini mensyaratkan prosedur seperti Analisis Respon Spektrum dan Analisis Riwayat Waktu, yang keduanya dijalankan lewat software berbasis DSM. Penelitian menunjukkan bahwa penerapan SNI 1726:2019 menghasilkan kenaikan base shear desain yang signifikan dibanding SNI 1726:2012, menjadikan akurasi analisis DSM semakin krusial.
SNI 2847:2019, mengatur kekakuan efektif elemen beton yang harus dimodelkan dalam matriks [k], termasuk nilai modulus elastisitas beton:
Nilai Ec ini langsung memengaruhi besar kekakuan elemen dalam matriks [k] dan pada akhirnya memengaruhi seluruh hasil analisis.
SNI 1727:2020, mendefinisikan semua jenis beban (D, L, W, E) beserta kombinasinya yang menjadi isi vektor gaya {F} dalam persamaan DSM.
Mengapa Ini Penting ?
Mungkin kamu berpikir: “Toh ada software, ngapain repot-repot pahami teorinya?”
Justru di situlah bedanya insinyur yang baik dengan yang biasa-biasa saja. Software bisa salah jika modelnya salah dan kamu tidak akan bisa mendeteksi kesalahan itu kalau tidak paham apa yang sedang dihitung di balik layar. Apakah kondisi batas sudah benar? Apakah tipe elemen yang dipilih sudah sesuai? Apakah hasil deformasinya masuk akal?
Insinyur yang memahami DSM tahu cara menjawab pertanyaan-pertanyaan itu dan itulah yang membedakan engineering judgment yang tajam dari sekadar operator software.
Kesimpulan
DSM bukan sekadar metode lama yang dipelajari di kelas, tapi DSM adalah teknologi yang hidup dan aktif bekerja setiap kali kamu menjalankan analisis struktur. Sifatnya yang sistematis, universal, dan dapat diotomatiskan penuh menjadikannya pilihan utama industri selama lebih dari enam dekade.
Dengan memahami DSM termasuk konsep DOF, perakitan matriks, dan kaitannya dengan SNI yang berlaku, kamu tidak hanya menjadi pengguna software yang lebih cerdas, tapi juga insinyur sipil yang lebih bertanggung jawab terhadap keamanan struktur yang kamu rancang.
