Penulis: Jevin Lyzabeth (2411056)
Pendahuluan
Ketepatan dalam mengukur debit air adalah fondasi dari pengelolaan irigasi yang efisien. Di era pertanian presisi, kebutuhan akan alat ukur debit yang akurat, khususnya untuk aliran kecil yang semakin krusial. Salah satu solusi yang terbukti andal dan sederhana adalah peluap ambang tipis berbentuk segitiga atau dikenal sebagai V-Notch Weir.
Alat ini bekerja berdasarkan prinsip hidraulika dasar: air yang mengalir melalui celah berbentuk huruf V akan membentuk pola aliran yang dapat dihitung debitnya hanya dari pengukuran tinggi muka air (head). Kesederhanaannya justru menjadi kekuatannya, murah, mudah dipasang, dan sangat akurat untuk debit kecil.

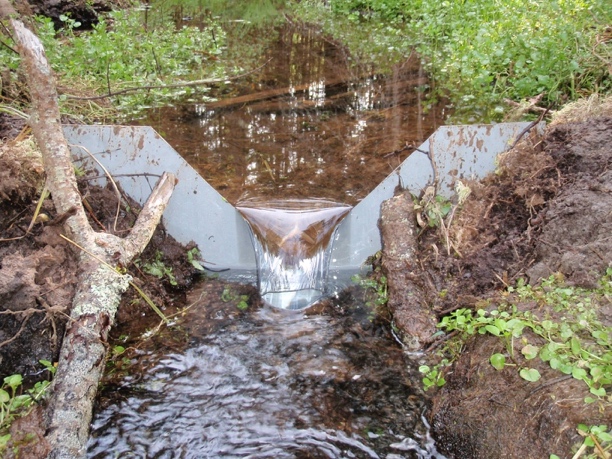

Apa Itu V-Notch Weir?
V-notch weir didesain dengan takik berbentuk seperti huruf V dan menghasilkan pengukuran yang akurat untuk aliran debit kecil dibandingkan dengan alat ukur lain. Pada debit besar, bentuk segitiga menghasilkan tinggi air di atas mercu yang lebih besar dari bentuk lainnya. Sebaliknya, pada peluap persegi panjang, ketika debit sangat kecil, tinggi muka air di atas mercu menjadi terlalu rendah sehingga pengukuran menjadi tidak akurat, inilah keunggulan utama V-notch.
V-notch weir adalah bangunan pengukur debit air berbentuk segitiga yang cocok untuk mengukur debit yang relatif kecil, dan merupakan salah satu cara sederhana untuk mengetahui jumlah debit yang mengalir pada daerah irigasi. Sudut bukaan yang umum digunakan adalah 90° (paling populer), 60°, dan 45°, tergantung pada rentang debit yang diharapkan.
Rumus Debit V-Notch
Rumus standar debit untuk peluap segitiga (V-Notch) dinyatakan sebagai:
Keterangan:
- Q = debit aliran (m³/s)
- Cd = koefisien debit (umumnya 0,611 untuk sudut 90°)
- θ = sudut bukaan V-notch (derajat)
- g = percepatan gravitasi (9,81 m/s²)
- H = tinggi muka air di atas puncak V (m)
Untuk V-Notch sudut 90°, rumus menjadi lebih sederhana:
Tinggi muka aliran pada celah terhadap puncak segitiga dapat digunakan untuk menghitung debit aliran berdasarkan model matematika yang tersedia. Namun karena adanya gesekan bahan celah terhadap aliran, debit yang terhitung tidak selalu tepat sehingga diperlukan faktor koreksi Cd terhadap model matematik tersebut.
Kalibrasi dan Faktor yang Mempengaruhi Akurasi
Kalibrasi adalah langkah wajib sebelum V-notch digunakan di lapangan. Kemiringan lahan uji mempengaruhi debit yang dihasilkan, sehingga terdapat perbedaan pada setiap kenaikan tinggi muka air. Dari kalibrasi tersebut menghasilkan persamaan untuk kemiringan 2%, sedangkan persamaan untuk kemiringan 5%.
Hal ini menunjukkan bahwa persamaan baku tidak bisa langsung dipakai begitu saja, kondisi lapangan seperti kemiringan dasar saluran harus diperhitungkan dalam proses kalibrasi.

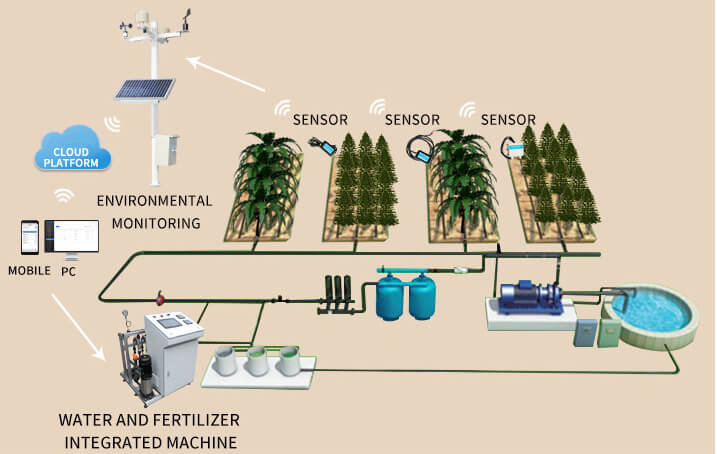

Peran V-Notch dalam Sistem Irigasi Presisi
Sistem irigasi presisi bertujuan memberikan air dalam jumlah yang tepat, pada waktu yang tepat, dan di lokasi yang tepat. Komponen kuncinya adalah monitoring debit secara real time.
Smart irigasi memungkinkan monitoring dan pengendalian sistem saluran irigasi, di mana sensor-sensor yang terintegrasi mengirimkan data debit air yang mengalir serta ketinggian air pada saluran secara real-time melalui jaringan internet. V-notch berperan sebagai primary device (alat ukur primer) yang dikombinasikan dengan sensor tinggi muka air otomatis. Data ketinggian air yang terbaca sensor langsung dikonversi menjadi nilai debit menggunakan rumus di atas, tanpa perlu pengukuran manual berulang.
Standar Acuan di Indonesia
Penggunaan V-Notch di Indonesia telah diatur dalam standar nasional. Badan Standardisasi Nasional (BSN) telah menetapkan SNI 03-6455.4-2000 tentang Metode Pengukuran Debit pada Saluran Terbuka dengan Ambang Tajam Segi Tiga, sebagai bagian dari Handbook SNI Irigasi yang menjadi acuan bagi para perancang konstruksi, penyedia jasa, dan regulator/pemerintah.
Selain itu, SNI 8066:2015 mengatur tata cara pengukuran debit aliran sungai dan saluran terbuka secara umum, yang menjadi pelengkap dalam penerapan alat ukur debit di lapangan.
Kesimpulan
Peluap segitiga (V-Notch) merupakan alat ukur debit yang efektif, ekonomis, dan akurat untuk monitoring aliran kecil pada sistem irigasi presisi. Dengan menerapkan rumus hidrolik yang sudah baku, mengacu pada standar SNI, serta melakukan kalibrasi lapangan yang tepat, V-notch mampu memberikan data debit yang andal sebagai dasar pengambilan keputusan dalam manajemen air irigasi modern.
Editor: Hadijah Aulia Putri (2411075)
Daftar pusaka
- Perpustakaan UNMER Malang. (2021). Kalibrasi Alat Ukur Debit V-Notch untuk Perkiraan Debit Aliran Permukaan pada Plot Uji Berlereng. Universitas Merdeka Malang. https://library.unmer.ac.id
- Jayatun, Y. A. (2016). Analisis Faktor Koreksi C pada Pengukuran Debit Aliran Air Bersih yang Menggunakan Weir V-Notch dengan Sudut Puncak 90 Derajat. ReTII – Rekayasa Teknologi Industri dan Informasi, STTNAS Yogyakarta. https://journal.itny.ac.id/index.php/ReTII/article/view/1031
- Sumirman, E. (2015). Studi Perbandingan Aliran Alat Ukur Debit Ambang Tipis Penampang Segi Tiga dengan Gabungan Penampang Segi Tiga dan Segi Empat. ITS Institutional Repository. http://digilib.its.ac.id
- Badan Standardisasi Nasional (BSN). (2000). SNI 03-6455.4-2000: Metode Pengukuran Debit pada Saluran Terbuka dengan Ambang Tajam Segi Tiga. BSN, Jakarta.
- Badan Standardisasi Nasional (BSN). (2015). SNI 8066:2015: Tata Cara Pengukuran Debit Aliran Sungai dan Saluran Terbuka Menggunakan Alat Ukur Arus. BSN, Jakarta. https://pesta.bsn.go.id/produk/detail/9873-sni80662015
- Kementerian Pekerjaan Umum RI. (2000). Handbook Standar Nasional Indonesia: Irigasi – Metode Uji, Tata Cara, Spesifikasi. Kementerian PU, Jakarta. https://pu.go.id/pustaka
- Jurnal PEKAT. (2023). Pengukuran Debit di Saluran Irigasi (Studi Lokasi Daerah Irigasi Kabupaten Jember). PEKAT: Jurnal Pengabdian Kepada Masyarakat. https://pekat.sinergis.org/pekat/article/view/32
- Saputri, F. R., et al. (2025). Design and Development of an Irrigation Monitoring and Control System Based on Blynk IoT and ThingSpeak. PLOS ONE, DOI: 10.1371/journal.pone.0321250.
